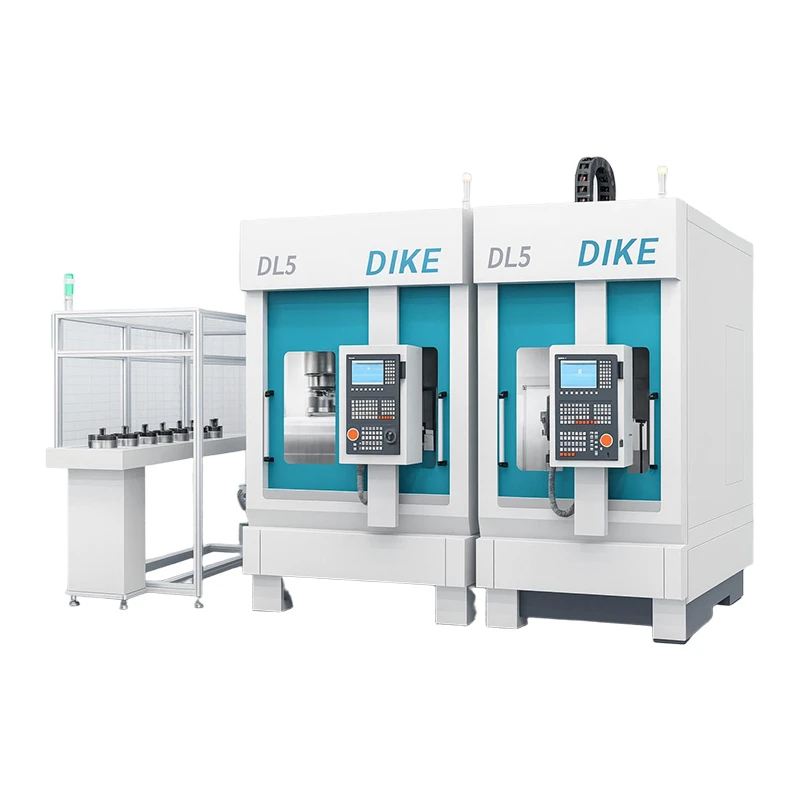

Vertikalno stružni stroj

DKCK-DL 5 je visoko{2}}hitrostna in visoko{3}}togostna obrnjena navpična stružna stružnica, zasnovana za-serijsko veliko proizvodnjo.

Pošlji povpraševanje

Opis

Tehnične parametre

Predstavitev izdelka

DKCK-DL 5 je visoko{2}}hitrostna in visoko{3}}togostna obrnjena navpična stružna stružnica, zasnovana za-serijsko veliko proizvodnjo.

product-1024-1536

Tehnični parametri

Postavka tehničnega parametra	Specifikacije in zmogljivosti
maks. Premer nihanja	Ø 450 mm
maks. Premer obdelovanca	Ø 300 mm
maks. Dolžina obdelovanca	200 mm
maks. Hitrost vretena	4.000 vrt/min
Potovanje po osi X/Z	590 mm / 250 mm
Hitri premik osi X/Z	15–20 m/min
Ponovi natančnost pozicioniranja	0,003 mm
Zmanjka-vretena	0,005 mm
Rešitev povratnih informacij	0,001 mm (absolutna meritev rešetke)
CNC krmilni sistem	SIEMENS 828D

Tipične uporabe: Ležajni obroči, prirobnice, majhna ohišja, avtomobilske komponente in drugi -serijski struženi deli.

product-1024-683

Podrobnosti stroja

Obrnjeno pobiralno-vreteno:Vreteno se premika vzdolž osi, da pobere in vpne dele neposredno iz dovajalnega sistema, kar zmanjša potrebo po zunanji nakladalni opremi.

Struktura litega železa Meehanite L:Togo podnožje iz enega-dela, zasnovano za ohranjanje stabilnosti med-hitrostnim rezanjem in neprekinjenim delovanjem.

Oblikovanje poševne postelje:Nagnjena struktura omogoča odtok ostružkov in hladilne tekočine stran od obdelovalnega območja, kar pomaga vzdrževati čisto rezalno okolje.

product-1024-1536

Ključne prednosti

Zmanjšan čas brez-rezanja:Integrirani mehanizem za pobiranje-delov skrajša cikle nakladanja in razkladanja, kar izboljša splošno uporabo stroja.

Stabilna serijska proizvodnja:Dosledno pozicioniranje in toga struktura podpirata zanesljiv nadzor dimenzij v velikih količinah proizvodnje.

Čistejši postopek obdelave:Navpična usmerjenost omogoča, da ostružki naravno odpadajo, kar zmanjša kopičenje ostružkov in sekundarno rezanje.

product-1024-683

Zmožnosti prilagajanja

Prilagajanje prijemala in vpenjalne glave:Prilagojene pobiralne-čeljusti, oblikovane glede na posebne geometrije kovanja ali ulivanja.

Postavitve tekočega traku delov:Prilagojeni zbiralni transportni trakovi ali enote za zlaganje, oblikovane tako, da se prilegajo tlorisu vaše trgovine.

V-procesnem merjenju:Sistemi za-sondiranje po procesu za samodejno kompenzacijo-obrabe orodja in-preverjanje delov v realnem času.

product-1024-1024

Kakovost in skladnost

Certificiran CE in izdelan po standardih ISO 9001:2015. Vsak stroj je pred dostavo podvržen laserski kalibraciji, preverjanju točnosti in neprekinjenemu testiranju delovanja. Poročila o pregledih in podatki o preskusih so priloženi pošiljki.

Garancija in montaža na terenu

Garancija:12-mesečno kritje za glavne mehanske in električne komponente.

Namestitev in usposabljanje:Podpora-na mestu za nastavitev stroja, poravnavo in usposabljanje operaterjev.

Oddaljena podpora:CNC sistem podpira oddaljeno diagnostiko za odpravljanje težav in vzdrževanje.

Pakiranje in logistika

MOQ	1 enota
Čas izvedbe	60–70 dni od končno odobrenih inženirskih izpisov in prejema depozita.
Pakiranje	Pomorska -vredna težka{1}}pritrditev na jekleno podlago z-tesnilom proti rjavenju z vakuumsko pregrado, v celoti zaprta v ojačani izvozni leseni škatli.
Pošiljanje	Prevaža se prek ravnega-regala ali odprtega-zabojnika, odvisno od prilagojene postavitve dovodnih/izstopnih linij za material.

pogosta vprašanja

V: Kako obrnjeno pobiralno-vreteno nalaga dele brez zunanjega robota?

O: Samo vreteno potuje vzdolž osi stroja, da pobere surove dele neposredno z integriranega sledilnega transporterja, s čimer se odpravijo stroški in prostor, ki sta potrebna za samostojno robotsko roko.

V: Ali lahko DKCK-DL 5 obvlada tanko{2}}ležajne obroče, ne da bi jih popačil?

O: Da. Stroj je lahko opremljen s proporcionalnimi, programsko-nadzorovanimi hidravličnimi vpenjalnimi sistemi za preprečevanje deformacije občutljivih ali tanko{2}}stenskih komponent med vpenjanjem.

V: Kako odrezki padejo iz obdelovalnega območja v tej navpični konfiguraciji?

O: Ker vreteno drži del obrnjen na glavo, gravitacija naravno potegne ostružke in hladilno tekočino navzdol v posteljno posodo, s čimer ohranja vpenjalo čisto in preprečuje ponovno rezanje ostružkov.

V: Ali je možno integrirati samodejno kontrolo delov v cikel stroja?

O: Da. Izbirne-procesne merilne glave na dotik je mogoče dodati za merjenje kritičnih premerov takoj po struženju, samodejno vračanje podatkov v sistem CNC za prilagajanje odmikov orodja.
